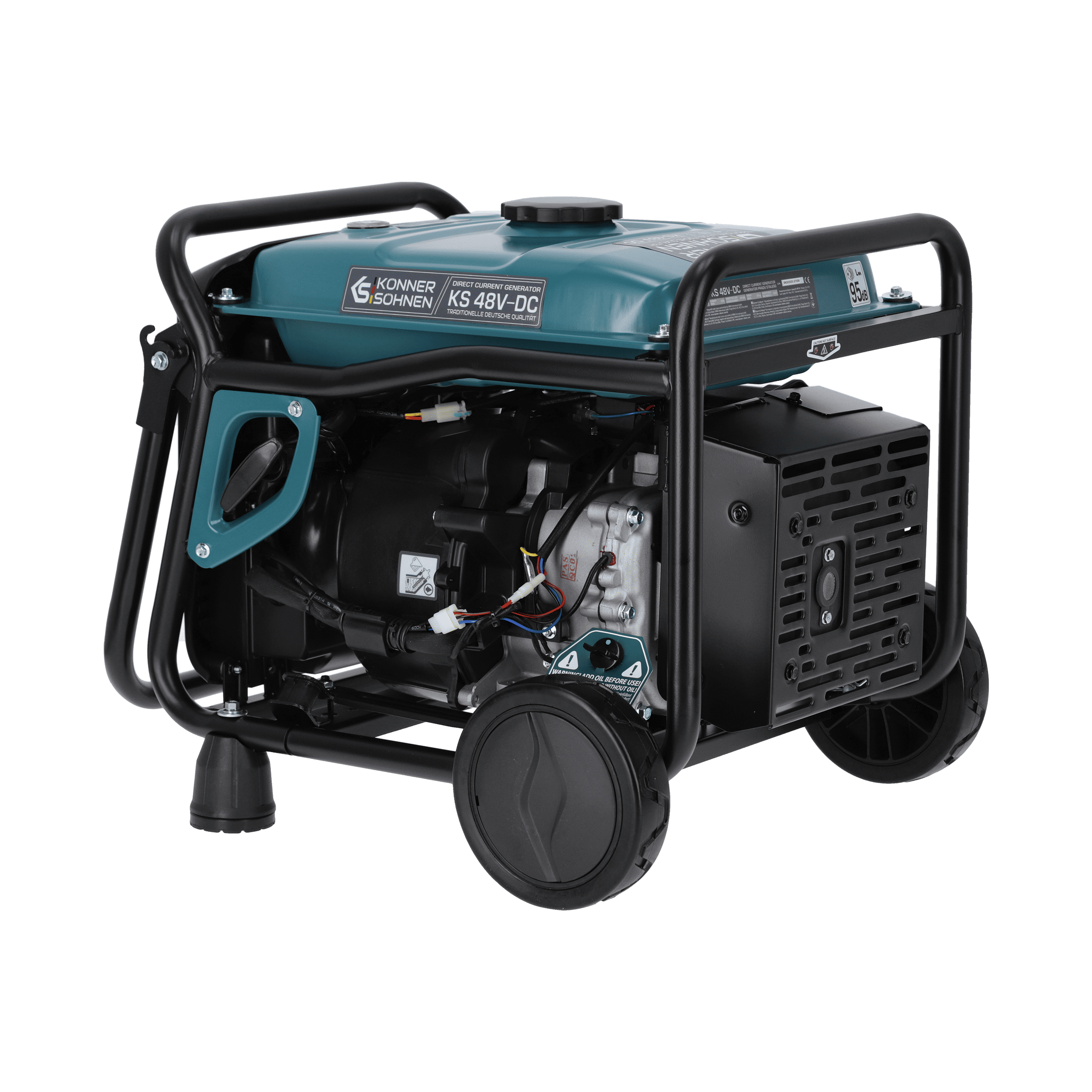

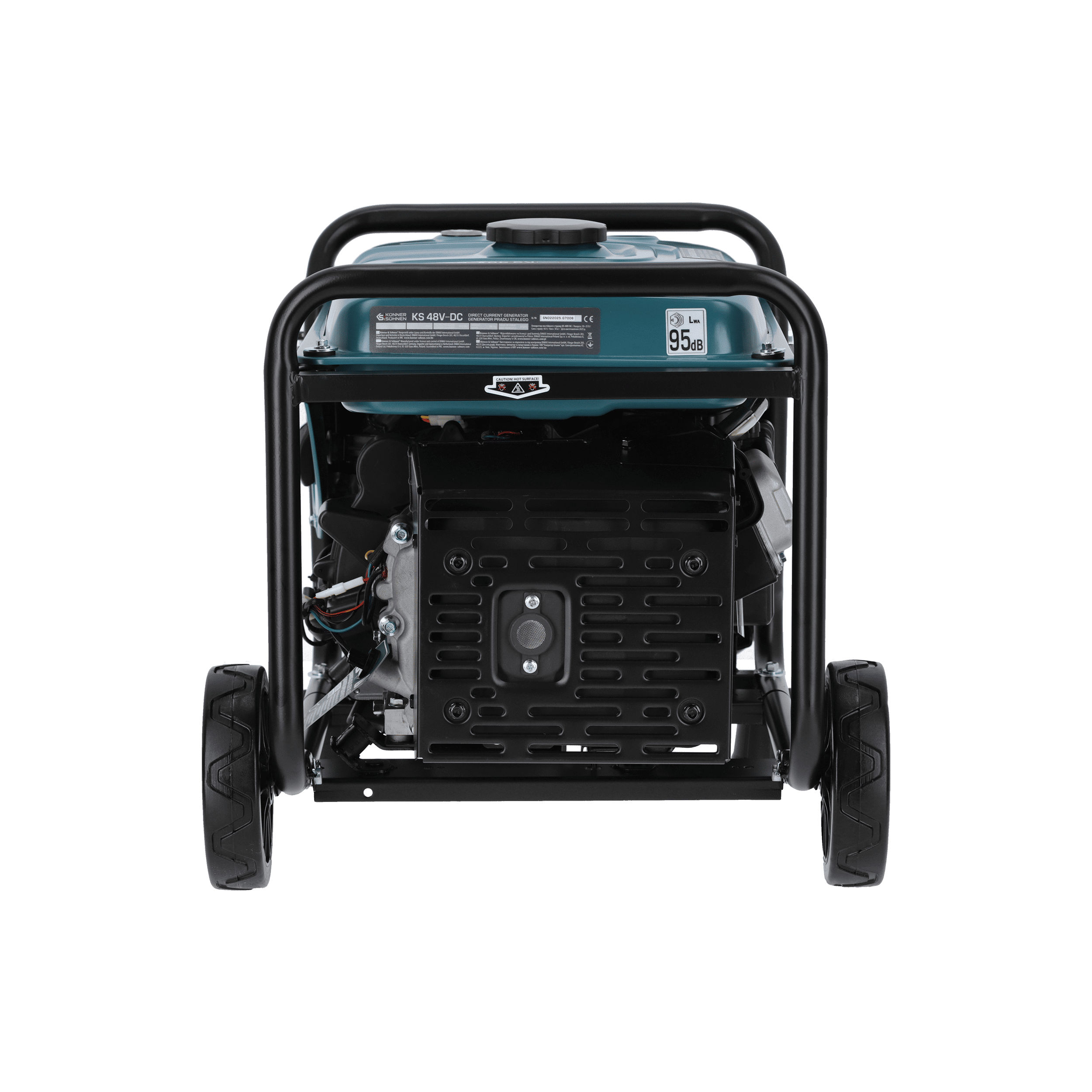

Könner & Söhnen Gleichstromgenerator KS 48V-DC, Version 50–55V

Könner & Söhnen KS 48V-DC – Gleichstromgenerator für 48-V-Batteriesysteme mit automatischer Ladefunktion

Der Könner & Söhnen KS 48V-DC Gleichstromgenerator ist eine leistungsfähige Lösung zur bedarfsgerechten Nachladung kompatibler Batteriesysteme im Spannungsbereich von 50 bis 55 V DC. Er wurde insbesondere für Anwendungen mit 48-V-Batteriesystemen entwickelt und eignet sich unter anderem für entsprechend ausgelegte 51,2-V-LiFePO4-Batterien.

Dank der integrierten AUTO-Ladefunktion kann der Generator die Batteriespannung überwachen und bei Bedarf automatisch starten. Sobald die vorgesehenen Abschaltbedingungen erreicht sind, beendet er den Betrieb selbstständig.

Zusätzlich ermöglicht der MANUAL/EXTERNAL-Modus eine externe Steuerung über potentialfreie Kontakte. Ein benutzerfreundliches Bedienfeld, umfangreiche Schutzfunktionen, ein kraftstoffsparender Verbrennungsmotor und ein praktisches Transportsystem ergänzen die Ausstattung.

Direkte Gleichstromladung für 48-V-Batteriesysteme

Der KS 48V-DC ist für die direkte Bereitstellung von Gleichstrom zur Ladung geeigneter Batteriesysteme vorgesehen.

Im Unterschied zu herkömmlichen Wechselstromgeneratoren ist für diese Ladeaufgabe keine zusätzliche Umwandlung von 230-V-Wechselstrom in Gleichstrom erforderlich, sofern das Batteriesystem direkt mit dem Generator kompatibel ist.

Dadurch können zusätzliche Energieumwandlungsverluste vermieden werden.

Der Generator ist für einen Ausgangsspannungsbereich von 50 bis 55 V DC ausgelegt. Besonders interessant ist diese Ausführung für kompatible LiFePO4-Batterien mit einer Nennspannung von 51,2 V.

Wichtig: Die tatsächliche Eignung hängt von der Batteriechemie, der zulässigen Ladespannung, dem Ladestrom und den Anforderungen des Batteriemanagementsystems (BMS) ab. Nicht jede 48-V-Batterie darf unmittelbar mit dem Generator geladen werden.

AUTO-Modus – automatische Batterienachladung

Im AUTO-Modus überwacht der KS 48V-DC die angeschlossene Batteriespannung und steuert den Generatorbetrieb anhand definierter Schwellwerte.

Die automatische Ladefunktion arbeitet laut Hersteller nach folgendem Prinzip:

• Der Generator überwacht die Spannung des angeschlossenen Batteriesystems.
• Sinkt die Batteriespannung unter 50 V, wird der automatische Start ausgelöst.
• Der Generator stellt Gleichstrom zur Nachladung der Batterie bereit.
• Erreicht die Ausgangsspannung 54,5 ± 0,5 V und sinkt gleichzeitig der Ausgangsstrom unter 20 A, wird der Generator automatisch abgeschaltet.

Diese kombinierte Spannungs- und Stromüberwachung ermöglicht eine bedarfsgerechte automatische Nachladung innerhalb der vorgesehenen Betriebsbedingungen.

Die Abschaltung anhand dieser Werte ersetzt jedoch keine vollständige Ladezustandsermittlung durch ein geeignetes Batteriemanagementsystem.

MANUAL/EXTERNAL-Modus – externe Steuerung über CONTROL TERMINAL

Neben dem automatischen Betrieb unterstützt der Generator einen MANUAL/EXTERNAL-Modus.

In diesem Modus erfolgt die Start- und Stoppsteuerung über die dafür vorgesehenen Kontakte des CONTROL TERMINAL.

Durch das Schließen beziehungsweise Öffnen der Steuerkontakte kann ein geeignetes externes Gerät den Generator starten oder stoppen.

Die Steuerung erfolgt dabei unabhängig von den im AUTO-Modus verwendeten Batteriespannungs- und Stromschwellwerten.

Diese Funktion erleichtert die Einbindung in kompatible Energiemanagement- und Batteriesysteme.

Die erforderliche Kontaktbelegung, die zulässigen elektrischen Schnittstellenbedingungen und die Sicherheitsvorgaben sind der Herstellerdokumentation zu entnehmen.

Geeignet für kompatible LiFePO4-Batteriesysteme

Der KS 48V-DC ist insbesondere für die Nachladung geeigneter 51,2-V-LiFePO4-Batterien interessant.

Diese Batterietechnologie wird häufig in modernen Energiespeichersystemen eingesetzt, beispielsweise in Verbindung mit Photovoltaikanlagen oder anderen dezentralen Energieversorgungslösungen.

Auch andere Batterietypen können grundsätzlich infrage kommen, sofern deren zulässige Ladeparameter mit dem Generator übereinstimmen.

Vor dem Anschluss müssen insbesondere die maximal zulässige Ladespannung, der Ladestrom, die BMS-Freigaben und die erforderlichen Schutzmaßnahmen geprüft werden.

Startversorgung über die angeschlossene Batterie

Nach Herstellerangaben nutzt der KS 48V-DC die angeschlossene Batterie als Energiequelle für den vorgesehenen Startvorgang.

Dadurch ist das Startsystem in das zu ladende Batteriesystem eingebunden.

Für einen zuverlässigen Start muss die angeschlossene Batterie die erforderliche Spannung und Startenergie bereitstellen können. Die konkreten Mindestanforderungen sind der technischen Dokumentation zu entnehmen.

Leistungsfähiger Verbrennungsmotor nach EURO-5-Angabe

Der Generator wird von einem Verbrennungsmotor angetrieben, der laut Hersteller dem EURO-5-Standard entspricht.

Das optimierte Verbrennungssystem ist auf einen wirtschaftlichen Kraftstoffeinsatz bei den vorgesehenen Ladeaufgaben ausgelegt.

Der tatsächliche Kraftstoffverbrauch hängt von der elektrischen Belastung, den Betriebsbedingungen und dem Wartungszustand ab.

Alternator mit Kupferwicklungen

Der KS 48V-DC ist laut Hersteller mit einem Alternator mit Kupferwicklungen ausgestattet.

Die Kupferwicklungen unterstützen eine effiziente elektrische Energieübertragung und sind Bestandteil der auf die Gleichstromerzeugung abgestimmten Generatorkonstruktion.

Die tatsächlich verfügbare Ausgangsleistung und die zulässigen Betriebsgrenzen richten sich nach den technischen Daten des Modells.

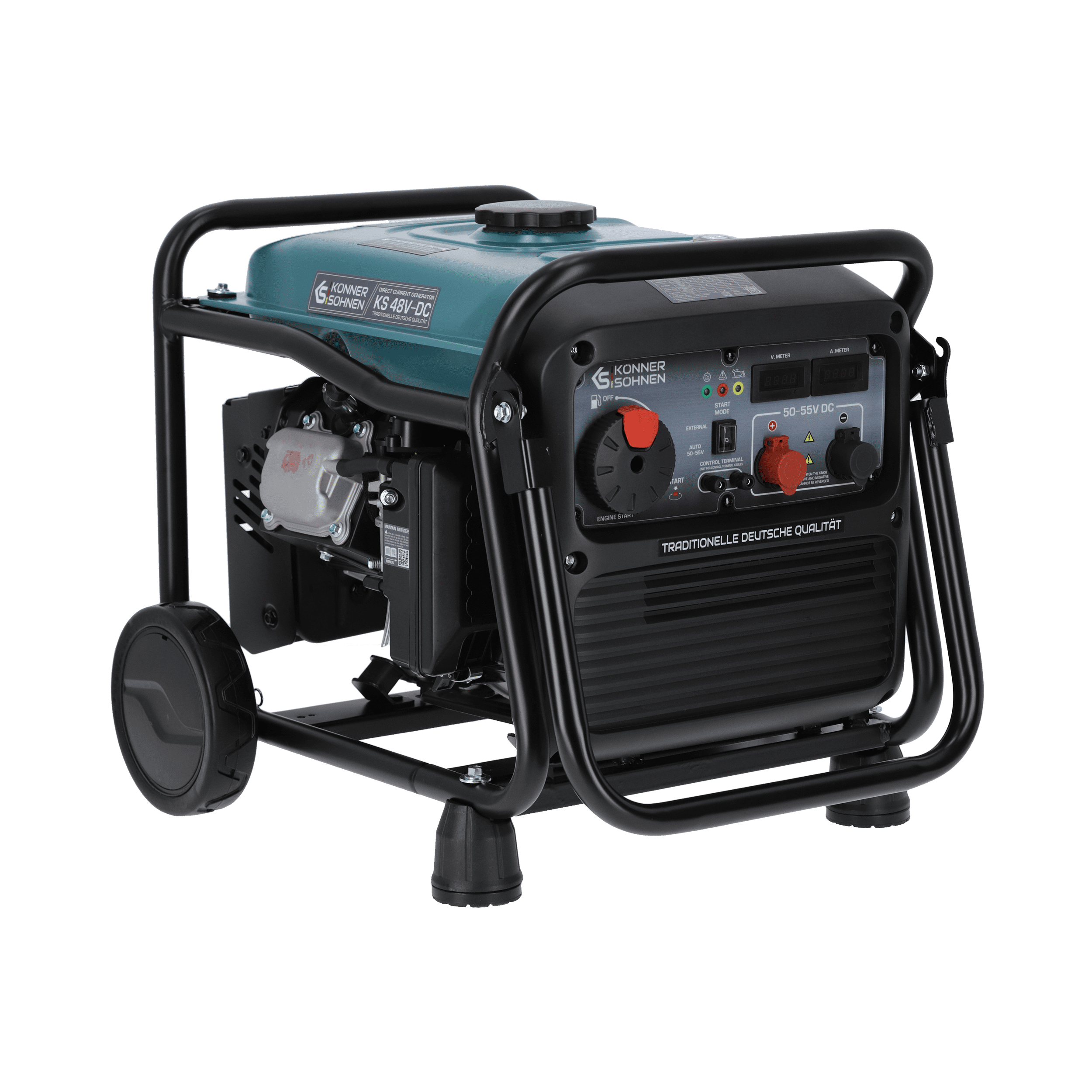

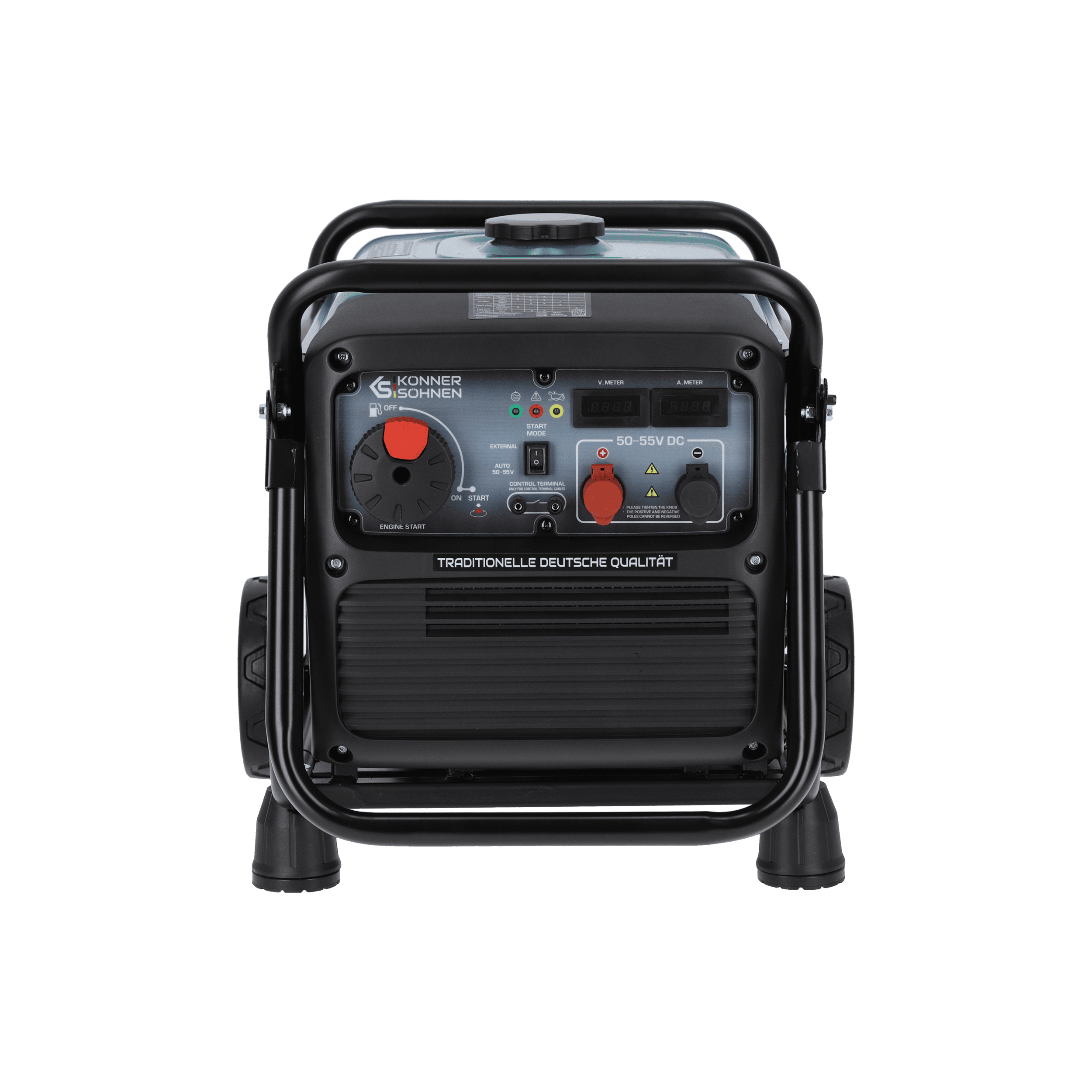

Benutzerfreundliches Bedienfeld

Das übersichtlich gestaltete Bedienfeld ermöglicht eine einfache Kontrolle wichtiger Betriebsfunktionen.

Ein Modusschalter dient zur Auswahl der vorgesehenen Betriebsart. Klar gekennzeichnete Bedienelemente erleichtern die Handhabung und die Überwachung des Generators.

Das integrierte Anzeigesystem unterstützt die Kontrolle wichtiger Betriebsparameter und ermöglicht die schnelle Erkennung entsprechender Warn- oder Störmeldungen.

Umfangreiche Schutzfunktionen

Der KS 48V-DC verfügt laut Hersteller über mehrere integrierte Überwachungs- und Schutzfunktionen.

• Kurzschlussschutz: Schutzfunktion bei entsprechenden elektrischen Fehlerzuständen.
• Überlastschutz: Überwachung einer unzulässig hohen elektrischen Belastung.
• Überspannungsschutz: Schutzfunktion bei kritischen Ausgangsspannungswerten.
• Verpolungsschutz: Schutzfunktion gegen bestimmte Folgen einer fehlerhaften Polarität.
• Ölüberwachung: Motorabschaltung bei entsprechend kritischem Ölzustand.
• Kraftstoffstandsensor: Unterstützung bei der Überwachung des verfügbaren Kraftstoffs.

Diese Funktionen unterstützen einen sicheren Betrieb innerhalb der vorgesehenen Einsatzgrenzen.

Sie ersetzen jedoch keine geeignete Absicherung der Ladeleitungen, keine korrekte Polarität beim Anschluss und kein gegebenenfalls erforderliches Batteriemanagementsystem.

Praktisches Transportsystem mit Rädern und Klappgriff

Der Generator verfügt über ein Transportset mit Rädern und klappbarem Griff.

Diese Ausstattung erleichtert das Bewegen und Positionieren des Geräts auf geeigneten, tragfähigen Untergründen.

Dadurch kann der KS 48V-DC flexibel an unterschiedlichen zulässigen Einsatzorten verwendet werden.

Vor dem Betrieb muss der Generator standsicher aufgestellt und gegen unbeabsichtigtes Wegrollen gesichert werden.

Kompatibilität mit Tandem Power Technologie

Laut Hersteller ist der KS 48V-DC mit der Tandem Power Technologie kompatibel und kann im vorgesehenen Systemverbund mit der Könner & Söhnen KS 5200PS eingesetzt werden.

Diese Systemkompatibilität ermöglicht die Einbindung in entsprechend ausgelegte Energiespeicher- und Stromversorgungslösungen.

Die konkreten Anschlussmöglichkeiten, Steuerungsfunktionen und technischen Voraussetzungen müssen anhand der jeweiligen Herstellerdokumentation geprüft werden.

Typische Einsatzbereiche

• Nachladung kompatibler 48-V-Batteriesysteme
• Geeignete 51,2-V-LiFePO4-Energiespeicher
• Ergänzende Energieversorgung für kompatible Photovoltaikanlagen
• Batteriegestützte Windkraft-Energiesysteme
• Geeignete Telekommunikationsanlagen
• Dezentrale Stromversorgungssysteme mit Batteriepufferung
• Technische Anlagen mit automatischem Nachladebedarf
• Kompatible Systeme mit externer Generatorsteuerung
• Vorgesehene Anwendungen mit Könner & Söhnen KS 5200PS

Technische Ausstattungsmerkmale

• Hersteller: Könner & Söhnen
• Modell: KS 48V-DC
• Produktart: Gleichstromgenerator / DC-Batterieladegenerator
• Ausgangsspannungsbereich: 50–55 V DC
• Automatischer Start: Bei Batteriespannung unter 50 V
• Automatische Abschaltung: Bei 54,5 ± 0,5 V und Ausgangsstrom unter 20 A
• Betriebsarten: AUTO und MANUAL/EXTERNAL
• Externe Steuerung: Über CONTROL TERMINAL und potentialfreie Kontakte
• Startversorgung: Über die angeschlossene Batterie laut Hersteller
• Motor: Verbrennungsmotor mit EURO-5-Angabe
• Alternator: Mit Kupferwicklungen
• Überwachung: Betriebsanzeigen und Kraftstoffstandsensor
• Schutzfunktionen: Kurzschluss-, Überlast-, Überspannungs- und Verpolungsschutz laut Hersteller
• Motorschutz: Ölüberwachung
• Transportausstattung: Räder und klappbarer Griff
• Systemkompatibilität: Tandem Power Technologie mit KS 5200PS laut Hersteller

Ihre Vorteile auf einen Blick

• Direkte Gleichstromladung geeigneter 48-V-Batteriesysteme
• Ausgangsspannungsbereich von 50 bis 55 V DC
• Besonders interessant für kompatible 51,2-V-LiFePO4-Batterien
• Automatischer Start bei Batteriespannung unter 50 V
• Automatische Abschaltung anhand von Spannungs- und Stromwerten
• MANUAL/EXTERNAL-Modus für externe Steuerung
• CONTROL TERMINAL mit potentialfreien Steuerkontakten
• Alternator mit Kupferwicklungen
• Übersichtliches Bedienfeld mit Betriebsanzeigen
• Umfangreiche elektrische Schutzfunktionen
• Ölüberwachung und Kraftstoffstandsensor
• Transportset mit Rädern und klappbarem Griff
• Kompatibilität mit Tandem Power Technologie laut Hersteller

Fazit – automatische Batterieladung für moderne 48-V-Energiesysteme

Der Könner & Söhnen KS 48V-DC Gleichstromgenerator bietet eine vielseitige Lösung für die bedarfsgerechte Nachladung kompatibler Batteriesysteme.

Die direkte Gleichstromerzeugung, der automatische Start bei niedriger Batteriespannung und die Abschaltung anhand definierter Spannungs- und Stromwerte ermöglichen eine komfortable Ladefunktion.

Dank der externen Steuerungsmöglichkeit, der integrierten Schutzfunktionen und des praktischen Transportsystems eignet sich der Generator besonders für anspruchsvolle Anwendungen in dezentralen Energieversorgungssystemen.

Wichtige Sicherheitshinweise: Verbrennungsmotorbetriebene Generatoren erzeugen lebensgefährliches Kohlenmonoxid und dürfen niemals in geschlossenen oder unzureichend belüfteten Räumen betrieben werden. Auch bei Außenaufstellung sind ausreichende Abstände zu Fenstern, Türen und Lüftungsöffnungen erforderlich. Vor dem Anschluss einer Batterie müssen die zulässige Ladespannung, der Ladestrom, die Batteriechemie, die Polarität und die Anforderungen des Batteriemanagementsystems geprüft werden. Die Ladeleitungen müssen ausreichend dimensioniert und entsprechend den Herstellerangaben abgesichert sein. Bei automatischem Betrieb kann der Motor ohne vorherige manuelle Betätigung starten. Aufstellung, Kraftstoffversorgung und angeschlossene Systeme müssen dafür geeignet sein.
